Работая технологом в строительной инжиниринговой компании более десяти лет, я нередко сталкиваюсь с выбором подходящего трубопроката для конкретных задач. Вопрос кажется простым, но когда дело доходит до эксплуатации в суровых условиях, где ошибки стоят дорого, именно бесшовные трубы становятся безальтернативным вариантом. Эта статья предназначена для тех, кто хочет не просто знать, что такое бесшовная труба, а понимать, почему она используется, где она применима и как правильно рассчитать её параметры при проектировании.
Что такое бесшовные трубы

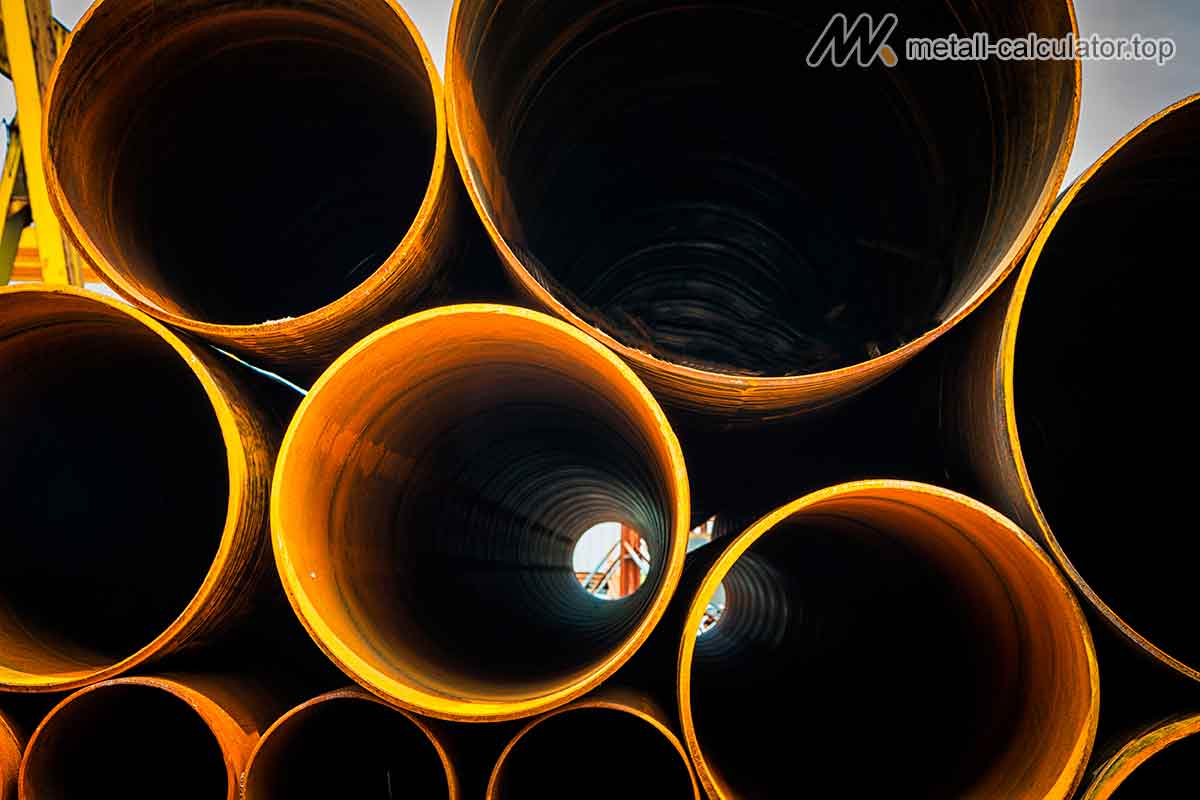

Бесшовной называют стальную трубу, изготовленную без продольных и поперечных сварных швов. Это означает, что труба представляет собой монолитный цилиндр, сформированный из цельного куска металла. Такой способ изготовления обеспечивает повышенную прочность, устойчивость к внутреннему давлению и отсутствие слабых мест, присущих сварным соединениям.
В отличие от электросварных труб, бесшовные изделия обладают однородной структурой металла по всему сечению, что критически важно в условиях повышенной температуры, давления, вибрации и агрессивных сред.
Основные способы производства бесшовных труб
Производственный процесс бесшовных труб технологически сложен и требует специализированного оборудования. На сегодняшний день наиболее распространены два метода изготовления:
1. Горячая прокатка (горячедеформированные трубы)
Этот способ заключается в нагревании металлической заготовки (чаще всего круглой болванки) до температуры пластичности, после чего она прокатывается через прошивной стан, формируя пустотелую трубную заготовку. Далее труба поступает на прокатные станы, где формируется её окончательный диаметр и толщина стенки. Горячедеформированные трубы особенно прочны и устойчивы к нагрузкам, однако имеют менее точные геометрические параметры по сравнению с холоднодеформированными.
2. Холодная деформация (холоднодеформированные трубы)
В этом случае труба, уже имеющая приблизительные размеры, подвергается деформации при комнатной температуре. Это может быть волочение, прокатка или прессование. В результате улучшаются механические свойства металла, повышается точность размеров, улучшается чистота поверхности. Холоднодеформированные трубы применяются там, где требуется высокая точность — в гидравлике, машиностроении, теплообменниках.
Преимущества бесшовных труб
Преимущества бесшовных труб сложно переоценить. Во-первых, это высокая механическая прочность. Благодаря отсутствию швов, труба выдерживает давление в несколько раз большее, чем её сварной аналог. Во-вторых, это стойкость к агрессивным средам, что делает её идеальной для нефтегазовой отрасли, химических производств, энергетики. Также стоит отметить термостойкость — бесшовные трубы сохраняют форму и прочность при высоких температурах, а значит, подходят для котельных, теплообменников, паропроводов.
Важно и то, что благодаря однородной структуре металла такие трубы лучше подвергаются механической обработке, резке, гибке и нарезке резьбы. Это делает их универсальными в производстве различных конструкций, от опорных колонн до сложных инженерных систем.
Области применения
Бесшовные трубы применяются в самых разных отраслях. В строительстве они часто используются как элементы силовых каркасов, где особенно важна надежность и длительный срок службы. В машиностроении — для изготовления валов, осей, втулок, гидравлических цилиндров. В нефтегазовой промышленности — как трубопроводы для транспортировки нефти и газа под высоким давлением. В энергетике — для паровых котлов, тепловых и атомных электростанций.
Кроме того, бесшовные трубы часто используются в авиа- и судостроении, в производстве автокомпонентов, а также в медицине, особенно если речь идёт о нержавеющих или титановых вариантах.
Классификация бесшовных труб
Существует несколько подходов к классификации бесшовных труб. По температуре обработки они делятся на горячедеформированные и холоднодеформированные, о чём уже говорилось выше. Также их можно классифицировать по:
-
Назначению: общего назначения, для котлов, для нефтяных скважин, для газопроводов, для машиностроения.
-
Материалу изготовления: углеродистая сталь, легированная, нержавеющая.
-
Размерному ряду: внешний диаметр от 10 мм до 720 мм, толщина стенки — от 1 мм до 75 мм.
-
Длине: немерной (произвольной), мерной и кратной мерной.
Особое внимание стоит уделять марке стали. Для транспортировки агрессивных жидкостей и газов применяются трубы из легированных или нержавеющих сталей (например, 12Х18Н10Т, 20Х13, AISI 304), в то время как для строительных конструкций часто достаточно труб из стали 20 или 10.
Как выбрать бесшовную трубу под конкретную задачу
Выбор бесшовной трубы должен основываться на ряде факторов. Во-первых, это условия эксплуатации: температура, давление, среда (кислотная, щелочная, водяная, газовая). Во-вторых, требуемые механические характеристики: предел прочности, пластичность, твердость. В-третьих, технологические параметры: можно ли трубу гнуть, сваривать, обрабатывать.
В строительстве чаще всего используют трубы из углеродистой стали, диаметр которых варьируется от 20 до 150 мм, с толщиной стенки от 2 до 8 мм. Важно помнить, что для высоконагруженных конструкций предпочтительны горячедеформированные трубы, а для систем, требующих точности — холоднодеформированные.
Как правильно рассчитать параметры трубы
При проектировании систем, в которых используются бесшовные трубы, необходимо учитывать массу труб, общую длину, объём металла, прочностные характеристики. Ошибка на этапе расчётов может привести к избытку закупаемого материала или, что хуже, — к недостаточной прочности конструкции.
Для упрощения этих расчётов можно воспользоваться онлайн-калькуляторами металла. Такие инструменты позволяют быстро получить массу 1 метра трубы, её объём, площадь поверхности, зная лишь внешний диаметр, толщину стенки и плотность материала.
Использование онлайн калькулятора металла для расчётов бесшовных труб
Допустим, у вас есть труба диаметром 76 мм с толщиной стенки 4 мм из углеродистой стали (плотность ≈ 7,85 г/см³). Онлайн калькулятор, рассчитав по формуле:
Масса 1 м трубы = π × (D — S) × S × ρ × 0.001
где:
-
D — наружный диаметр (мм),
-
S — толщина стенки (мм),
-
ρ — плотность стали (г/см³),
-
0.001 — коэффициент перевода в кг,
даст точное значение массы одного погонного метра. Это крайне удобно при расчётах сметы, логистики, и даже при подборе грузоподъёмной техники для монтажа.
Кроме массы можно рассчитать и объём металла, что важно, если трубу планируется изготавливать под заказ. Многие калькуляторы также позволяют выбрать материал из выпадающего списка (углеродистая, нержавеющая, легированная сталь), указать нужную длину, а на выходе получить полную массу партии труб.
Еще одно преимущество — возможность видеть, как изменение толщины стенки или марки стали влияет на итоговую массу и стоимость. Это даёт гибкость в проектировании и помогает находить компромиссы между безопасностью, экономией и сроком службы конструкции.
Заключение
Бесшовные трубы — это не просто элемент конструкции, а стратегически важный компонент инженерной системы. Их надёжность, устойчивость к нагрузкам и долговечность делают их незаменимыми в тех отраслях, где отказ может стоить слишком дорого. Как технолог, я всегда рекомендую обращать внимание не только на цену, но и на соответствие трубы эксплуатационным условиям.
Использование онлайн-калькуляторов для расчётов позволяет исключить человеческий фактор, минимизировать перерасход материала, упростить проектирование и ускорить закупку. Особенно в условиях сжатых сроков и ограниченного бюджета, такой подход становится не просто удобным, а необходимым.
Надеюсь, эта статья помогла вам глубже понять особенности бесшовных труб и дала практические инструменты для их эффективного применения в реальных проектах.
